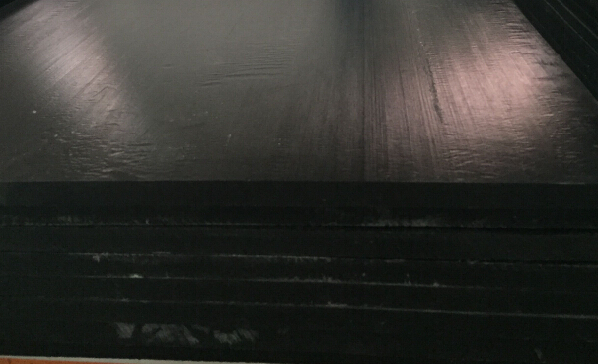

PA加纤板注塑工艺

 1.<pA加纤板>PA6

<pA加纤板>PA6干燥条件：在80℃-90℃的热空气中干燥8小时，

或在105℃-115℃真空烘箱中烘6小时以上。 熔化温度： 220~280C；模具温度：80~90℃；注射压力：一般在50~100mpa之间（取决于材料和产品设计）。 注射速度：高速（对增强型材料要稍微降低）。流道和浇口:由于<pA加纤板>PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t （这里t为塑件厚度）；如果使用热流道，浇口尺寸应比使用常规流道小一些。

2.<pA加纤板>PA6

<pA加纤板>PA66 在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。

<pA加纤板>PA66 在较高温度也能保持较强的强度和刚度。<pA加纤板>PA66 在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考 虑吸湿性对几何稳定性的影响。为了提高 <pA加纤板>PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还 加入合成橡胶，如 EPDM 和 SBR 等。

<pA加纤板>PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。
它的粘度对温度变化很敏感。<pA加纤板>PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
<pA加纤板>PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
